안녕하세요! 혹시 우리 집 두꺼비집에서 갑자기 전기가 차단되는 경험 해보셨나요? 😅 깜짝 놀라셨겠지만, 사실은 ELB 차단기가 여러분의 안전을 지켜준 덕분일 거예요. 이 작은 장치가 얼마나 중요한 역할을 하는지, 또 어떻게 우리를 보호해 주는지 제가 쉽고 재미있게 알려드릴게요!

우리가 매일 사용하는 전기는 정말 편리하지만, 가끔 예상치 못한 위험을 주기도 해요. 특히 누전이라는 현상이 발생하면 감전 사고나 큰 불로 이어질 수도 있답니다. 이런 위험으로부터 우리 가족과 소중한 가전제품을 지켜주는 고마운 친구가 바로 ELB 차단기예요. 그럼 이제부터 ELB 차단기의 모든 것을 함께 파헤쳐 볼까요? 😊

ELB 차단기, 우리 집 안전 지킴이!

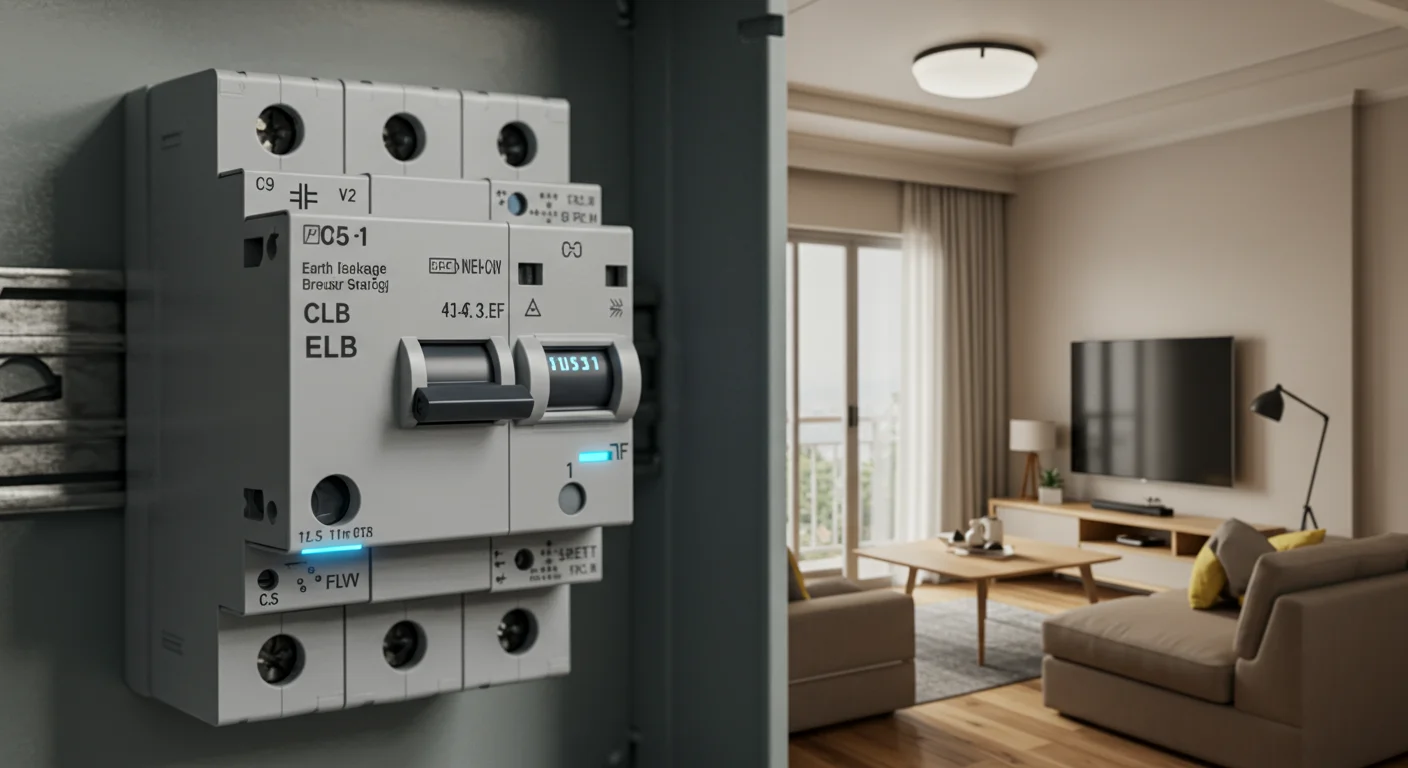

가정의 전기 안전을 지키는 ELB 차단기의 모습이에요.

ELB는 Earth Leakage Breaker의 약자인데요, 우리말로는 누전차단기라고 부른답니다. 이름 그대로 누전이 생겼을 때 전기를 자동으로 끊어서 위험을 막아주는 똑똑한 안전장치예요.

단순히 누전만 막아주는 게 아니라, 전기가 너무 많이 흐르거나(과부하), 짧은 회로가 생겼을 때(합선)도 감지해서 차단해 줘요. 그래서 사람이 감전되는 것을 막고, 전기 때문에 불이 나는 것을 예방하는 것이 ELB 차단기의 가장 중요한 역할이라고 할 수 있어요.

ELB 차단기 핵심 기능과 역할, 꼭 알아야 해요!

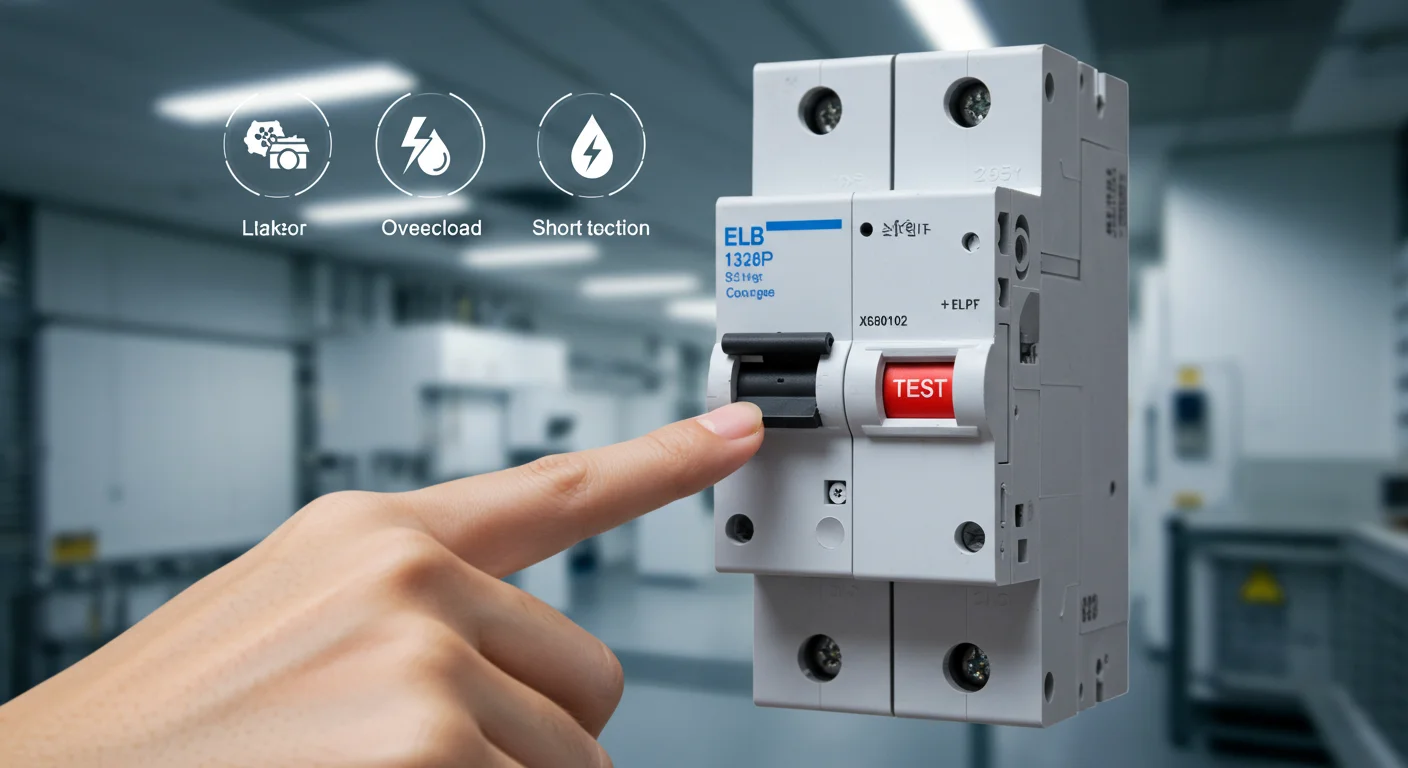

ELB 차단기의 주요 기능을 시각적으로 보여주는 이미지입니다.

ELB 차단기가 어떻게 위험을 감지하는지 궁금하시죠? ELB 안에는 영상 변류기(ZCT)라는 특별한 센서가 들어 있어요. 이 센서는 전기가 들어가는 양과 나가는 양을 항상 비교하고 있답니다.

만약 누전이 발생하면, 들어가는 전기와 나가는 전기의 양이 달라지겠죠? ELB는 이 작은 차이를 아주 빠르게 알아차려요. 보통 15~30mA(밀리암페어) 정도의 누설전류만 감지해도 즉시 전기를 차단해서 감전이나 화재를 막아준다고 해요. 정말 똑똑하죠!

우리 집 전기 차단기에 대한 더 자세한 정보를 확인해 보는 것도 좋아요.

ELB 차단기는 어떻게 작동하는 걸까요?

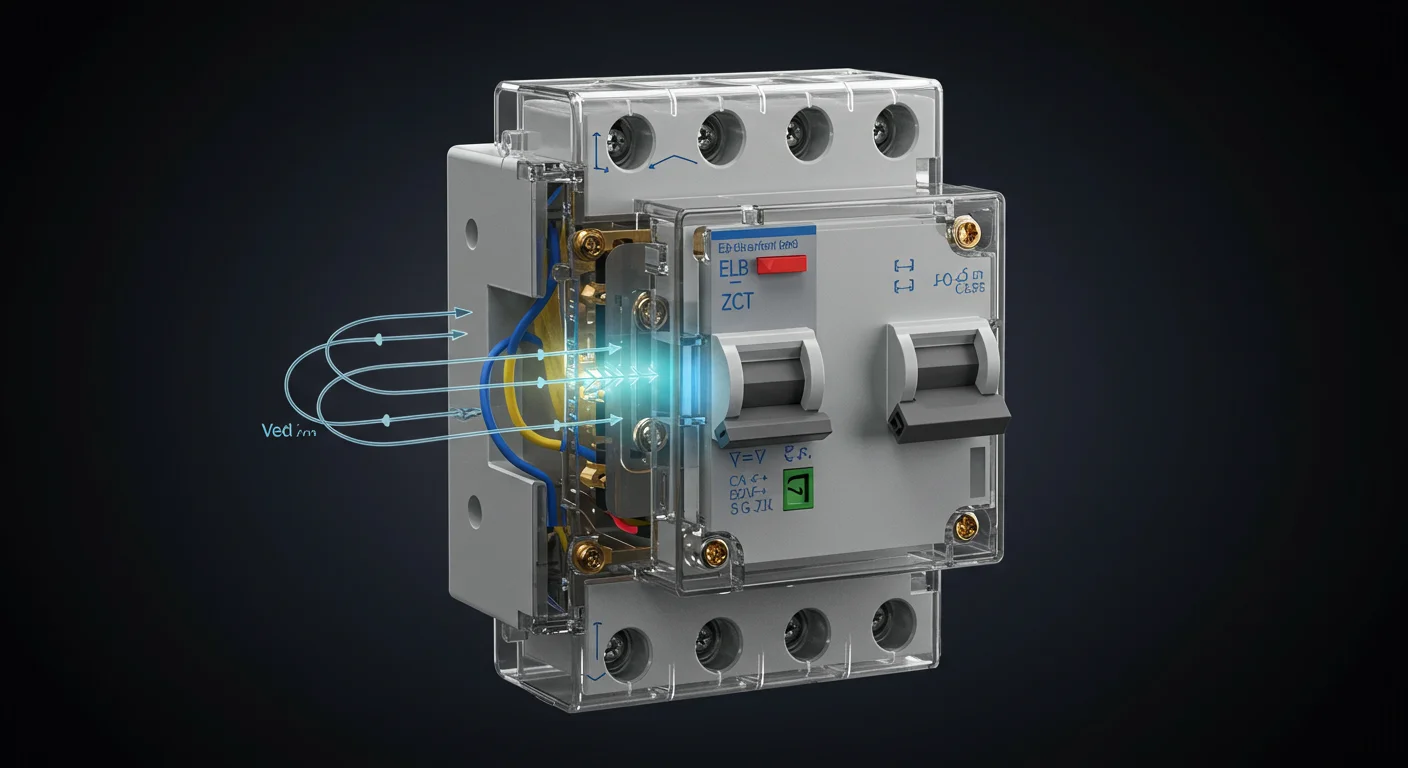

ELB 차단기의 내부 작동 원리를 보여주는 이미지입니다.

ELB 차단기의 작동 원리는 생각보다 간단하면서도 아주 영리해요. 평소에는 전기가 들어가는 길과 나가는 길이 똑같아서 균형을 이루고 있어요. 마치 시소처럼 말이죠.

그런데 만약 어딘가에서 전기가 새는 누전이 발생하면, 들어가는 전기량과 나가는 전기량의 균형이 깨지게 돼요. 이 불균형을 영상 변류기(ZCT)가 감지하고, 이 신호가 차단기 안의 작은 컴퓨터(IC)로 전달되면, 아주 빠르게 ‘트립(차단)’ 명령을 내려서 전기를 끊어버린답니다.

이 모든 과정이 눈 깜짝할 사이에 이루어져서 위험한 상황으로부터 우리를 지켜주는 거예요. 누전차단기의 동작 원리를 더 깊이 알고 싶다면 참고해 보세요.

ELB 차단기 vs MCCB, 어떤 차이가 있을까요?

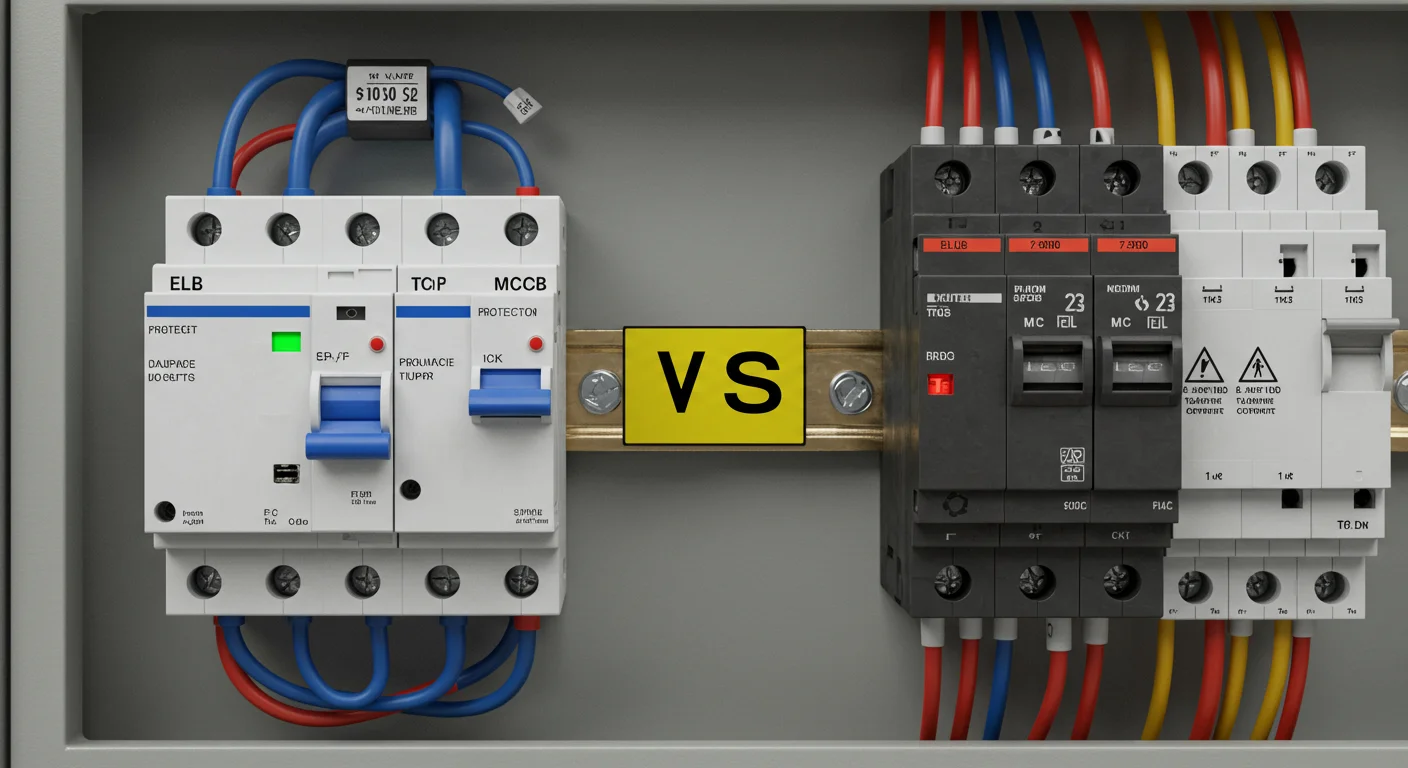

ELB와 MCCB 차단기의 차이점을 보여주는 비교 이미지입니다.

우리 집 두꺼비집을 열어보면 여러 종류의 차단기가 보일 수 있어요. 그중에서 ELB 차단기와 함께 가장 많이 보이는 것이 바로 MCCB(배선용차단기)예요.

MCCB는 주로 전선이나 전기 설비를 과부하나 합선으로부터 보호하는 역할을 해요. 마치 집의 뼈대를 지키는 보디가드 같다고 할 수 있죠. 하지만 ELB는 여기에 더해서 누전까지 감지해서 사람의 생명과 재산을 보호하는 아주 중요한 역할을 한답니다.

또한, ELB 차단기는 접지가 제대로 되어 있지 않으면 제 기능을 못 할 수도 있으니, 이 부분도 꼭 기억해 두는 것이 중요해요. 누전차단기와 배선용 차단기의 연결에 대해 더 자세히 알아보세요.

ELB 차단기, 어디에 설치해야 가장 좋을까요?

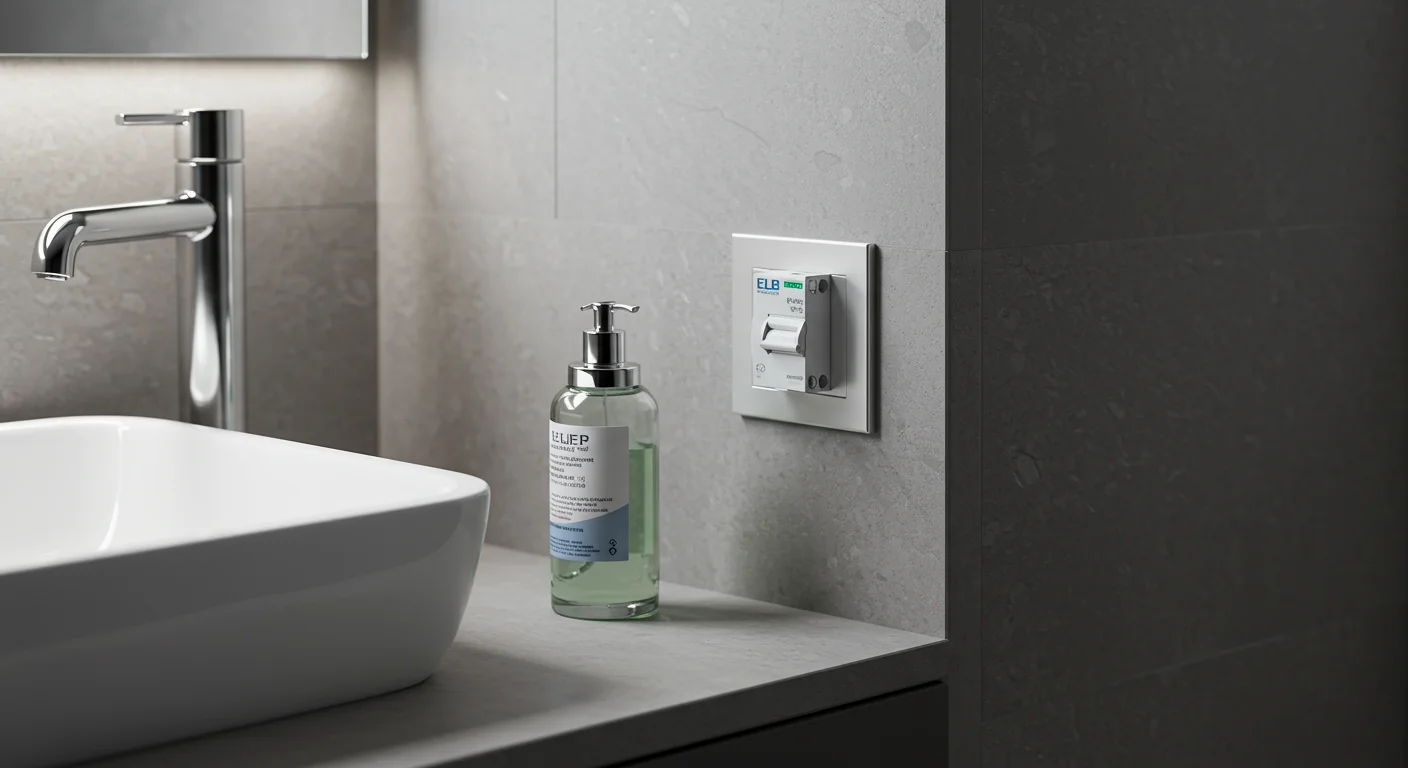

가정 내 ELB 차단기 설치 장소를 보여주는 이미지입니다.

ELB 차단기는 주택, 상가, 사무실 등 전기를 사용하는 모든 곳에 설치될 수 있어요. 특히 물기가 많은 욕실 같은 곳에는 고감도 ELB 차단기를 꼭 설치해야 한답니다. 물과 전기는 정말 친해지면 안 되는 사이거든요! 😱

요즘에는 메인 전기는 MCCB(배선용차단기)가 맡고, 각 방이나 특정 장소로 가는 하위 전기 회로에 ELB 차단기를 따로 설치하는 방식이 보편적이에요. 이렇게 하면 만약 한 곳에서 누전이 발생해도 전체 전기가 끊기지 않고 해당 부분만 차단돼서 훨씬 편리하고 안전하답니다.

ELB 차단기의 명판을 읽는 법을 알면 제품의 용량이나 기능 등을 쉽게 확인할 수 있어요. 예를 들어, ‘EBS 52Fb’라고 쓰여있다면, Earth Breaking Switch / 50AF (프레임 용량) / 20A (정격 전류) / 2극이라는 뜻이랍니다. 시험 버튼의 색깔로도 누전만 감지하는지, 아니면 복합 기능인지 구분할 수 있으니 참고해 보세요. 누전차단기 명판 읽는 법에 대한 자세한 정보도 참고해볼 만해요.

ELB 차단기 제대로 관리하고 안전하게 사용해요!

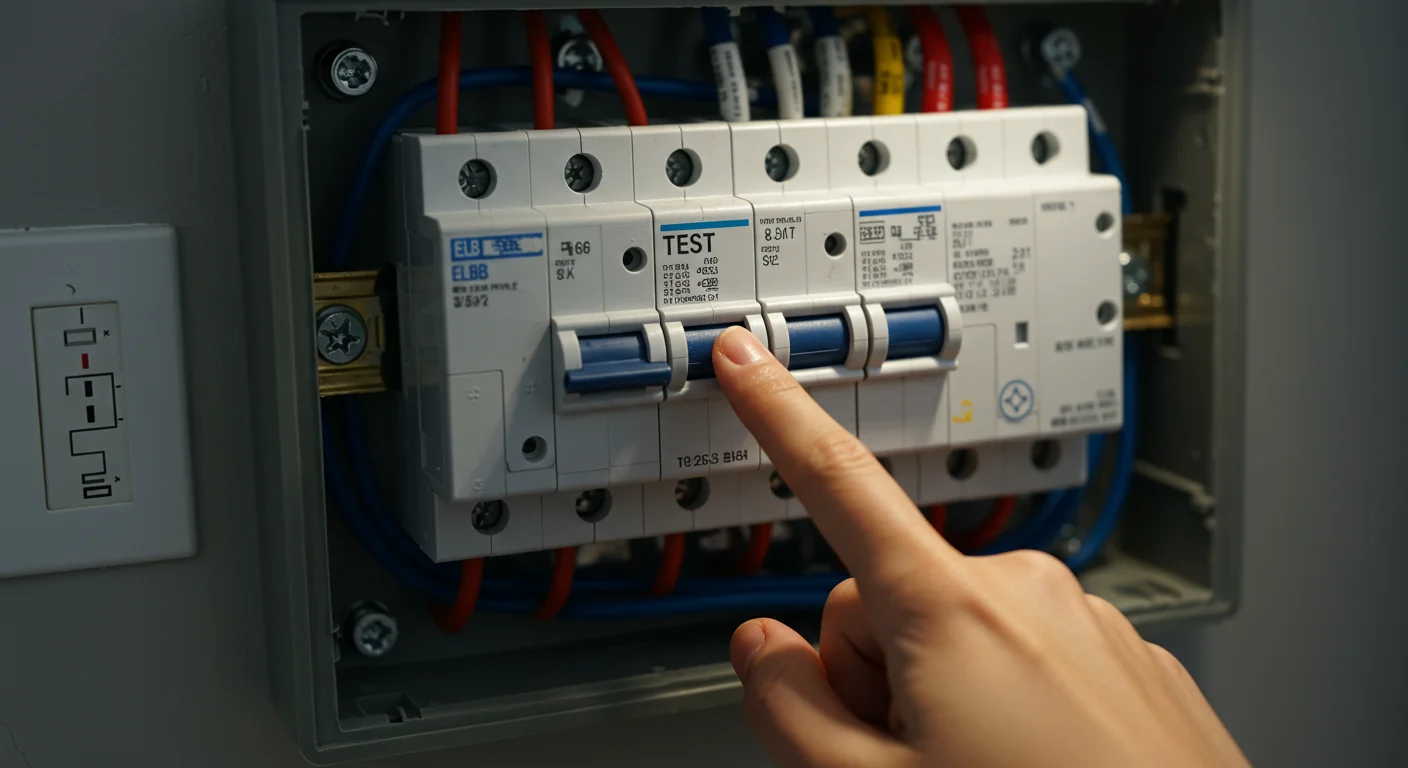

ELB 차단기를 점검하고 관리하는 모습을 보여주는 이미지입니다.

ELB 차단기는 1970~80년대 우리나라 산업화 이후 본격적으로 도입되었고, 최근에는 오작동을 줄이고 안정성을 높이기 위해 디지털 제어 방식까지 도입되고 있어요. 기술이 발전하면서 더욱 똑똑하고 안전한 ELB 차단기가 계속해서 나오고 있답니다.

여름철 에어컨을 많이 사용하거나 오래된 전기 설비에서 갑자기 전기가 끊기는 경험, 한 번쯤 해보셨을 거예요. 이건 대부분 누전 때문에 ELB 차단기가 작동한 경우가 많아요. 차단기가 우리를 위험에서 구해준 거죠!

ELB 차단기가 잘 작동하는지 확인하는 가장 좋은 방법은 한 달에 한 번씩 테스트 버튼을 눌러보는 것이에요. 버튼을 눌렀을 때 ‘딸깍’ 소리와 함께 전기가 차단되면 정상적으로 작동하는 거랍니다. 만약 작동하지 않는다면 교체해야 하니 꼭 기억해 주세요!

그리고 앞서 말씀드렸듯이 접지는 ELB 차단기의 핵심이에요. 혹시 접지가 잘 안 되어 있다면 반드시 전문가의 도움을 받아 보완해야 한답니다. 우리 집 전기 안전, ELB 차단기 관리로 시작해 보세요! 차단기 종류와 동작 원리에 대한 추가 정보를 찾아볼 수 있어요.

글의 핵심 요약 📝

지금까지 ELB 차단기에 대해 자세히 알아봤는데요, 우리 집 전기 안전을 위해 꼭 필요한 내용을 다시 한번 정리해 볼까요?

1. ELB 차단기란: 누전, 합선, 과부하를 모두 감지하여 회로를 차단하는 전기 안전장치예요.
2. 주요 기능: 영상 변류기(ZCT)를 통해 누설전류를 감지하고, 감전 및 화재를 예방하는 것이 가장 중요해요.
3. MCCB와 차이점: MCCB는 설비 보호가 주 목적이지만, ELB는 누전 감지를 통한 인명 보호까지 담당한답니다.
4. 관리 방법: 한 달에 한 번 테스트 버튼을 눌러 정상 작동 여부를 확인하고, 접지 상태를 점검하는 것이 중요해요.

자주 묻는 질문 ❓

참고 자료 및 출처 📋

오늘 ELB 차단기에 대해 함께 알아보면서 우리 집 전기 안전이 얼마나 중요한지 다시 한번 느끼셨으면 좋겠어요. 복잡해 보이는 전기 장치지만, 조금만 관심을 가지면 충분히 이해하고 관리할 수 있답니다! 이 글이 여러분의 안전한 전기 생활에 도움이 되기를 바라요. 더 궁금한 점이 있다면 언제든지 댓글로 물어봐주세요~ 😊
